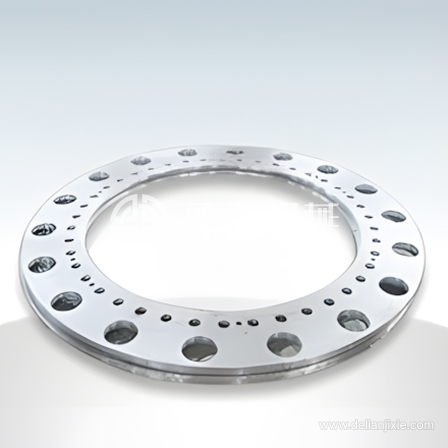

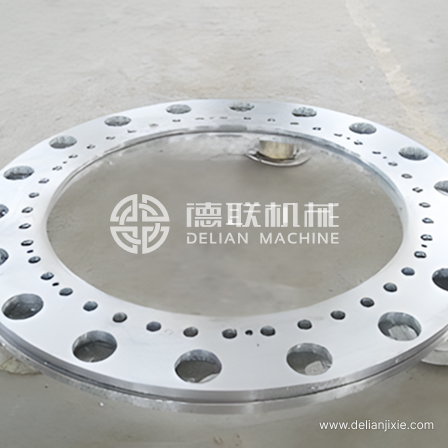

管板

产品材质：Q235

产品规格：Φ2100×35mm

产品重量：250kg

管板孔数：56

管孔直径：48mm  18.5mm

孔径公差：0-0.1mm

孔口倒角：1×30°

更新日期：2011-12-12

出品单位：常州德联机械有限公司

   技术说明

1.管板密封面与轴线垂直，垂直度允差为0.2mm。

2.管孔严格垂直于管板密封面，垂直度允差为0.08mm。

3.机械加工面线性尺寸的极限偏差按ISO 2768-1中第m级规定。
