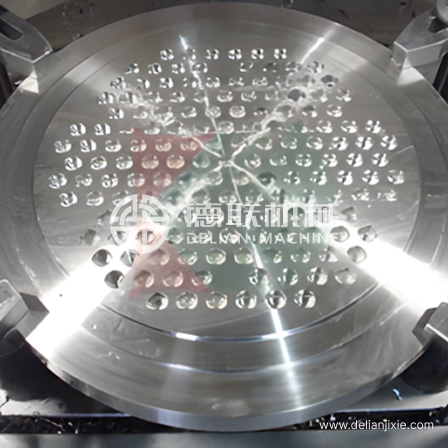

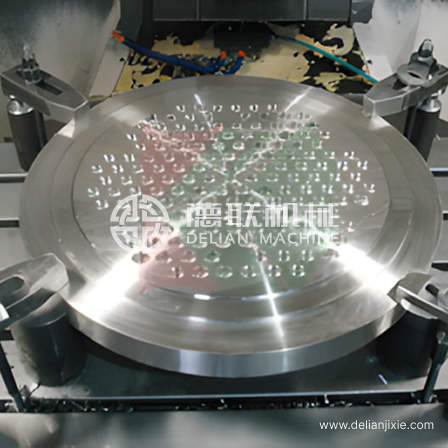

复合管板加工

产品名称：管板

产品图号：LXHGS1118S-E6307

产品材质：BFe30-1-1+16MnIII

产品重量：170kg

产品规格：Φ760×δ50mm

管板孔数：236

管孔半径：25.25mm

孔径公差：0-0.10mm

更新日期：2011-12-8

出品单位：常州德联机械有限公司

技术说明

1.管板的制造和检验符合GB151-1999的规定。

2.本基层锻件按NB/T47008-2010《承压设备用碳素钢和合金钢锻件》规定的Ⅱ级进行制造和验收。

3.管板复层采用堆焊，过渡层2mm，焊丝为ERNi-1，复层焊丝为HSCuNi。焊接完毕后进行100%超声波检测，并符合JB/T4730.3-2005中的Ⅰ级合格。基层材料的待堆焊面和复层材料加工后（钻孔前）的表面进行渗透检测，并符合JB/T4730.5-2005中Ⅰ级合格。

4.管板堆焊检测合格后钻孔，钻孔后≥96%的孔桥宽度必须≥5.76mm，允许的最小孔桥宽度为3.48mm，且不超过4%的孔桥数。

5.管板密封面与轴线垂直，垂直度允差为0.300mm。

6.管孔严格垂直于管板密封面，垂直度允差为0.08mm。

7.除注明外，加工面自由尺寸公差按GB/T1804-2000中的m级精度。
