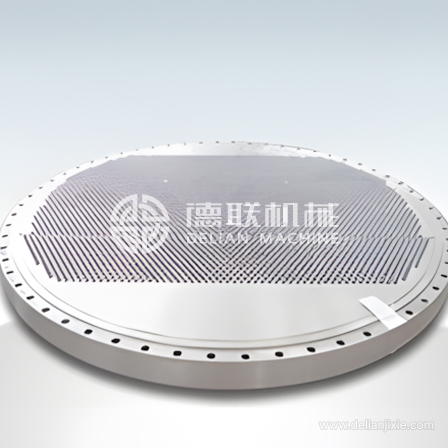

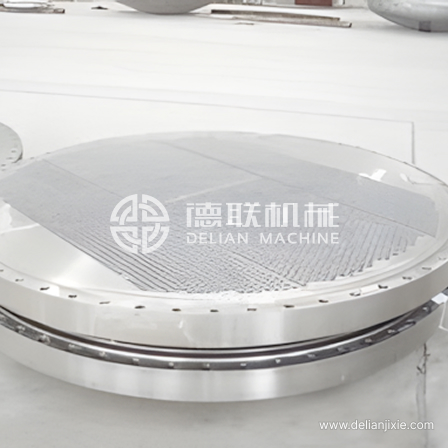

冷凝器管板

产品名称：冷凝器管板

产品图号：T11054-801FE25-0902

产品材质：S30408Ⅲ

产品重量：1800kg

产品规格：Φ1960×δ115mm

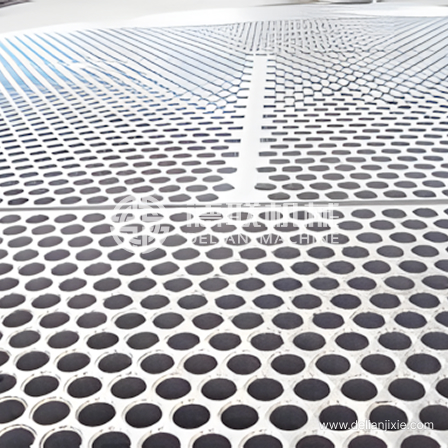

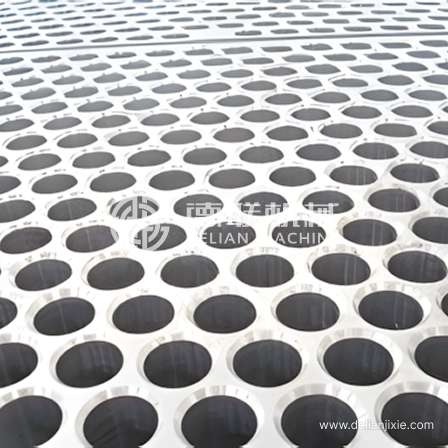

管板孔数：3554

管孔直径：19.25mm

孔径公差：0-0.15mm

孔光洁度：Ra12.5

出品单位：常州市德联机械有限公司

技术说明

1. 本锻件按NB/47010-2010《承压设备用不锈钢和耐热钢锻件》规定的III级进行制造和验收。

2. 管板密封面与轴线垂直，垂直度允差为0.500mm。

3. 管孔应严格垂直于管板密封面，垂直度允差为0.120mm。

4. 管板钻孔后≥96%允许孔桥宽度≥4.618mm，允许≤4%孔桥的最小孔桥宽度为2.98mm。

5. 螺栓孔中心圆直径和相邻两螺栓孔弦长允差为±0.6mm，任意两螺栓孔弦长允差为±2.0mm。

6. 除注明外，加工面自由尺寸公差按GB/T1804-2000中的m级精度，非加工面自由尺寸公差按c级精度要求。

7.隔板槽未注倒角均为12×45°。

公司承接各种形式的管板加工，从材料上分，有不锈钢管板、碳钢管板、铝合金管板、镍合金管板、锻件管板等；从复合管板上分，有爆炸复合管板、堆焊复合管板；从加工内容上分，有钻孔加工、车加工、铣面加工、抠槽加工、铰孔加工等；从管板用途上分，有换热器管板、冷凝器管板、蒸发器管板、预热器管板、锅炉管板、核电用管板、水冷器管板等。我公司生产加工的管板被广泛应用于化工、食品、医疗卫生、航天、电力、环境保护等行业。
