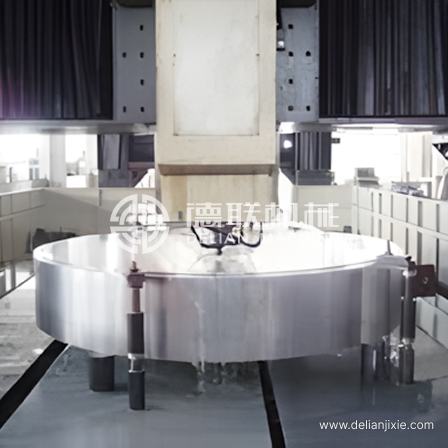

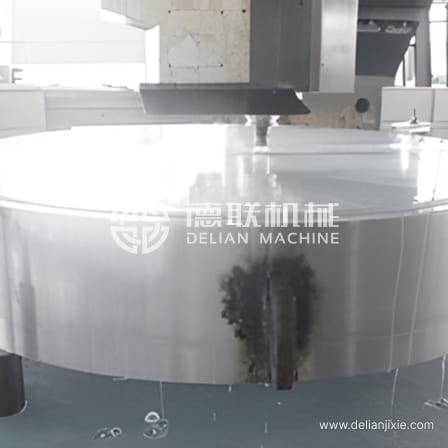

产品名称：管板
产品图号：H23-0044-3
产品材料：15CrMo Ⅳ+0Cr18Ni9
产品规格：Φ1806×320mm
产品重量：3921kg
管板孔数：2172
管孔直径：25.25mm
孔径公差：0-0.15mm
孔光洁度：Ra12.5
技术说明
1.焊接采用电弧焊，焊条牌号为J427。
2.锻件技术条件按照JB4726-2000《压力容器用碳素钢和低合金钢锻件》中Ⅳ级的规定，并以正火+回火状态供货。
3.管板锻焊前预热，预热温度≥150℃。
4.管板堆焊采用带极堆焊，堆焊过渡层焊条为A302,盖面层焊条为A102。
5.管板堆焊层表面应平整，平面度公差为1mm。堆焊层厚度均匀，最厚与最薄之差≤1mm，堆焊的过渡层和面层的最小厚度为3mm。基层材料的表面按JB/T4730-2005进行磁粉检测，I级合格。合格后，进行过渡层的堆焊，完毕后，进行100%超声检测，以符合JB/T4730-2005中的I级合格；合格后，管板进行消除应力热处理并对过渡层进行渗透检测，以符合JB/4730-2005中的I级合格；合格后，进行面层的堆焊，面层堆焊完毕，清理面层，进行表面渗透及100%超声检测，以符合上述要求为合格。
6.管板密封面与轴线垂直，垂直度允差为0.5mm。
7.管孔应严格垂直与管板密封面，垂直度允差为0.05mm，孔表面不存在贯通的纵向条痕。
8.管板钻孔后﹥96%允许孔桥宽度≥4.96mm，允许4%的最小孔桥宽度3.48mm。
9.除注明外，加工面自由尺寸公差按GB/T1804-2000第m级精度，非加工面自由尺寸公差按c级。
本公司是专业生产加工三、四类压力容器和单双管板的制造商，公司经过不断的自主研发和创新，现已突破传统管板加工工艺，采用先进的数控加工中心，结合自主研发的加工工艺及刀具，以高精度、高效能、优惠的价格承接国内外火电、核电、海水淡化、海盐、化工、石化的压力容器、热交换器、冷凝器、氨冷器、酸乙烯合成反应器等各类不锈钢、碳素钢、合金结构钢、钛合金、铝合金、铜合金高厚度大直径管板、法兰、锻件及隔板、折流板、复合板的深孔加工业务。
