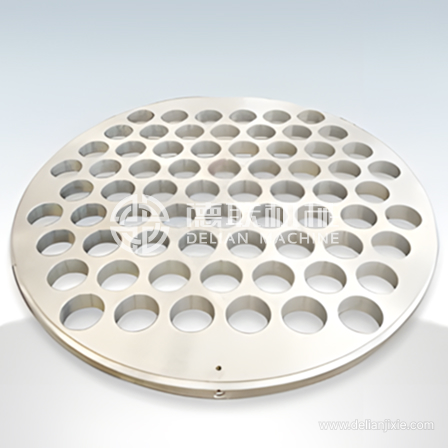

下管板

产品名称：下管板

产品编号：JY12-SUL-E03-02

管板规格：Φ1374×50

管板重量：312kg

管板材质：304 Ⅱ

管孔直径：114.6mm

孔径公差：0-0.25mm

孔光洁度：Rad12.5

技术说明

1.管板用锻件符合NB/T47010-20中的Ⅱ级合格。

2.管板密封面与轴线垂直，垂直度公差为0.4mm。

3.管孔严格垂直于管板密封面，垂直度允差为0.08mm。

4.管板钻孔后≥96%允许孔桥宽度≥26.4mm，允许最小孔桥宽度为13.7mm。

5.除注明外，加工面线性尺寸未注公差按GB/T1804中的m级。

本公司是专业生产加工三、四类压力容器和单双管板的制造商，公司经过不断的自主研发和创新，现已突破传统管板加工工艺，采用先进的数控加工中心，结合自主研发的加工工艺及刀具，以高精度、高效能、优惠的价格承接国内外火电、核电、海水淡化、海盐、化工、石化的压力容器、热交换器、冷凝器、氨冷器、酸乙烯合成反应器等各类不锈钢、碳素钢、合金结构钢、钛合金、铝合金、铜合金高厚度大直径管板、法兰、锻件及隔板、折流板、复合板的深孔加工业务。
