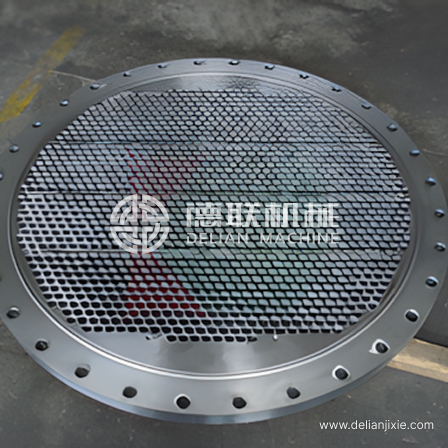

锻件管板

产品名称：锻件管板

产品图号：12H0305R-03

产品材质：20II

产品重量：398kg

产品规格：Φ1160×δ48mm

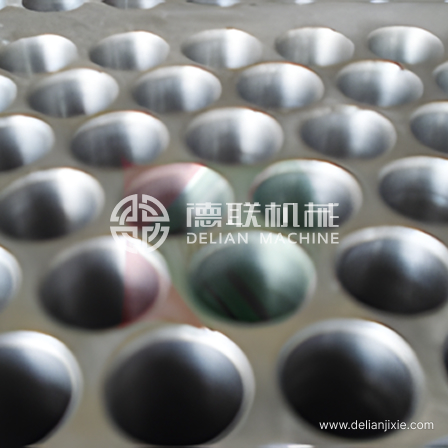

管板孔数：1302

管孔直径：19.3mm

孔径公差：0-0.15mm

孔光洁度：Ra6.3

   技术说明

1.管板密封面与轴线垂直，垂直度允差为0.200mm。

2.管板严格垂直与管板密封面，垂直度允差为0.05mm。

3.管板钻孔后≥96%允许孔桥宽度≥3.78mm，允许≤4%孔桥的最小孔桥宽度为2.45mm。

4.螺栓孔中心圆直径和相邻两螺栓孔弦长允差为±0.5mm,任意两螺栓孔弦长允差为±1.5mm。

5.除注明外，加工面自由尺寸公差按GB/T1804-2000中的m级精度，非加工面自由尺寸公差按c级精度要求。

本公司是专业生产加工三、四类压力容器和单双管板的制造商，公司经过不断的自主研发和创新，现已突破传统管板加工工艺，采用先进的数控加工中心，结合自主研发的加工工艺及刀具，以高精度、高效能、优惠的价格承接国内外火电、核电、海水淡化、海盐、化工、石化的压力容器、热交换器、冷凝器、氨冷器、酸乙烯合成反应器等各类不锈钢、碳素钢、合金结构钢、钛合金、铝合金、铜合金高厚度大直径管板、法兰、锻件及隔板、折流板、复合板的深孔加工业务。
