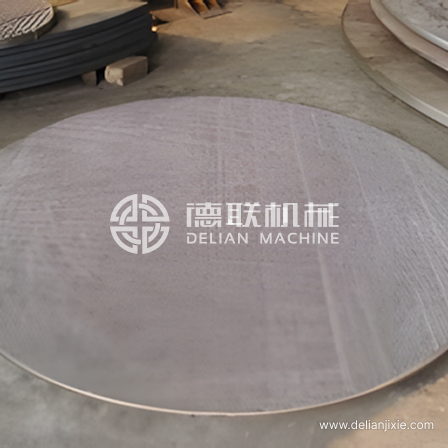

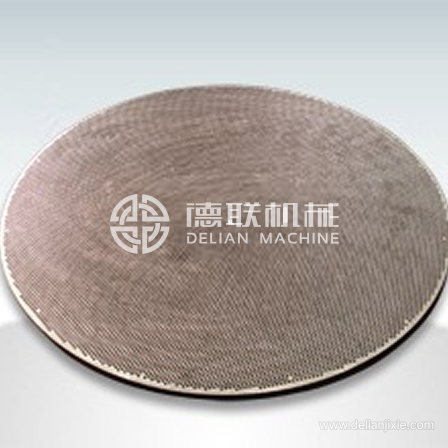

整流板

产品名称：整流板

产品图号：SME2012（Q）-07-00(B)

产品材料：S30408

产品规格：Φ1730×16mm

产品重量：70kg

管板孔数：17215

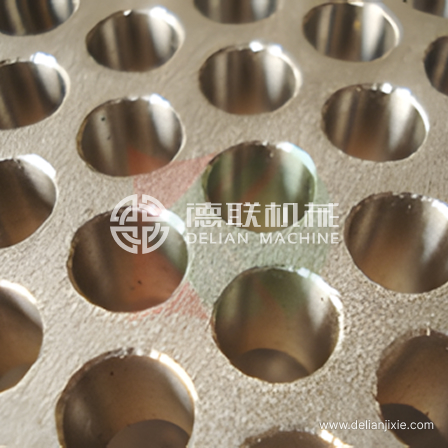

管孔直径：9mm

技术说明

1.本件制造完毕后，应平整无变形，平面度1mm。

2.孔距允许偏差为0.5mm。

3.Φ9孔内表面及整流板表面抛光至Ra0.1(电解抛光)。

4.未注圆角R0.5;外圆留余量钻孔后加工。

5.采用整版制作，不允许拼接。

6.材料符合GB24511-2009 2D板材要求。

7.（6+6）-Φ12螺栓孔中心圆直径和相邻两孔弦长允差为±0.2mm，任意两孔弦长允差为±0.5mm。

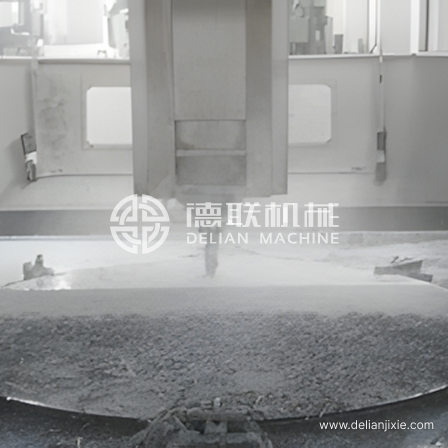

本公司是专业生产加工三、四类压力容器和单双管板的制造商，公司经过不断的自主研发和创新，现已突破传统管板加工工艺，采用先进的数控加工中心，结合自主研发的加工工艺及刀具，以高精度、高效能、优惠的价格承接国内外火电、核电、海水淡化、海盐、化工、石化的压力容器、热交换器、冷凝器、氨冷器、酸乙烯合成反应器等各类不锈钢、碳素钢、合金结构钢、钛合金、铝合金、铜合金高厚度大直径管板、法兰、锻件及隔板、折流板、复合板的深孔加工业务。
