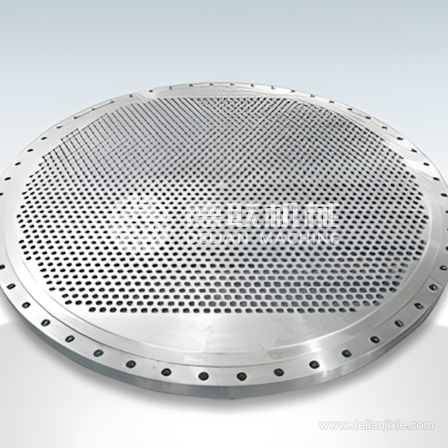

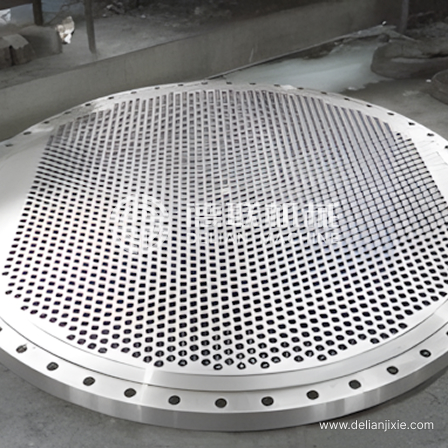

管板钻孔加工

产品名称：管板I

产品材质：16MnⅢ+BFe30-1-1

产品重量：1400kg

产品规格：Φ1795×δ76mm

管板孔数：2075

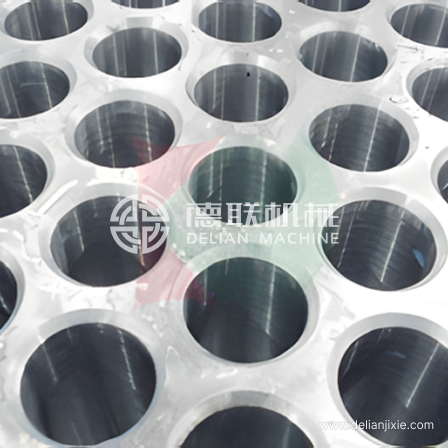

管孔直径：25.25mm

孔径公差：0-0.10mm

技术说明

1.管孔应严格垂直于管板密封面，垂直度允差为±0.6mm。

2.管板密封面与轴线垂直，垂直度允差为±0.5mm。

3.管板钻孔后≥96%允许孔桥宽度≥5.74mm，允许≤4%孔桥的最小孔桥宽度为3.48mm。

4.螺栓孔中心圆直径和相邻两螺栓孔弦长允差为±0.6mm,任意两螺栓孔弦长允差为±2.0mm。

5.除注明外，加工面自由尺寸公差按GB/T1804-2000中的m级精度，非加工面自由尺寸公差按c级精度要求。

6.管板BFe30-1-1/16MnⅢ应符合GB/T7734-2004《复合钢板超声波检测方法》的I级合格，复层BFe30-1-1应以退火状态供货，并符合GB2040-2008的规定，基层锻件按NB/T47008-2010规定中的Ⅲ级进行制造和验收。

本公司是专业生产加工三、四类压力容器和单双管板的制造商，公司经过不断的自主研发和创新，现已突破传统管板加工工艺，采用先进的数控加工中心，结合自主研发的加工工艺及刀具，以高精度、高效能、优惠的价格承接国内外火电、核电、海水淡化、海盐、化工、石化的压力容器、热交换器、冷凝器、氨冷器、酸乙烯合成反应器等各类不锈钢、碳素钢、合金结构钢、钛合金、铝合金、铜合金高厚度大直径管板、法兰、锻件及隔板、折流板、复合板的深孔加工业务。
