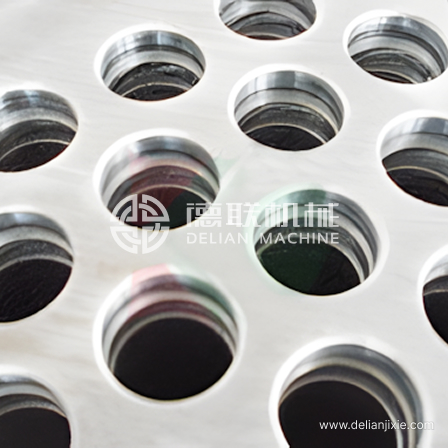

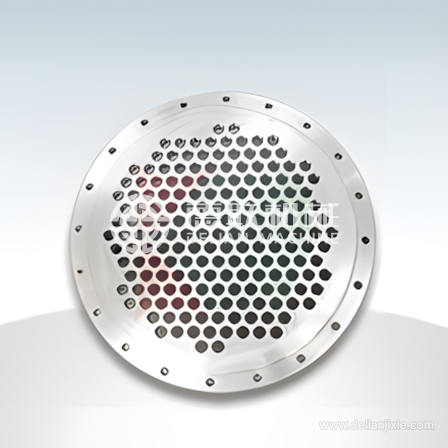

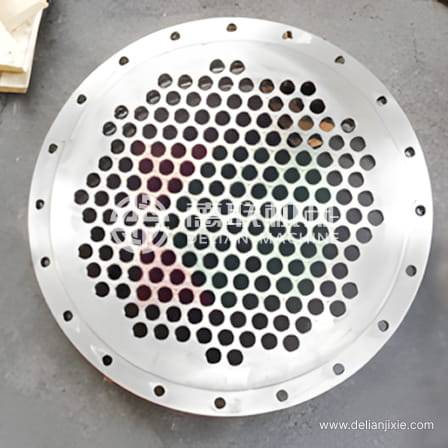

换热器管板

产品名称：管板

产品图号：HEKS-110XX-00

产品材质：S30408

产品规格：Φ615×δ33mm

管板孔数：203

管孔半径：25.25mm

孔径公差：0-0.15mm

出品单位：常州德联机械有限公司

    技术说明

1.管板密封面与轴线垂直，垂直度允差为0.3mm。

2.管孔严格垂直于管板密封面，垂直度允差为0.03mm。

3.管板钻孔后（出钻侧）≥96%孔桥数宽度必须≥5.86mm，允许最小孔桥宽度（≤4%的孔桥数）为3.48mm。

4.机械加工表面的线性尺寸公差的极限偏差按GB/T1804-2000中的m级规定。

5.管板上螺栓孔中心圆直径和相邻两螺栓孔弦长的极限偏差为±0.6mm，任意两螺栓孔弦长的极限偏差为±1.5mm。

6.锐角倒钝。

本公司是专业生产加工三、四类压力容器和单双管板的制造商，公司经过不断的自主研发和创新，现已突破传统管板加工工艺，采用先进的数控加工中心，结合自主研发的加工工艺及刀具，以高精度、高效能、优惠的价格承接国内外火电、核电、海水淡化、海盐、化工、石化的压力容器、热交换器、冷凝器、氨冷器、酸乙烯合成反应器等各类不锈钢、碳素钢、合金结构钢、钛合金、铝合金、铜合金高厚度大直径管板、法兰、锻件及隔板、折流板、复合板的深孔加工业务。
